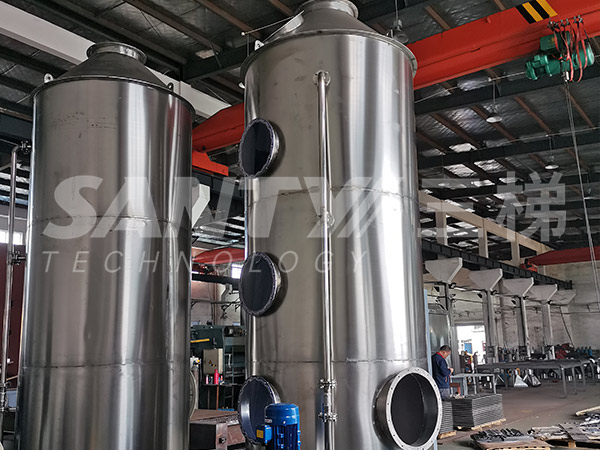

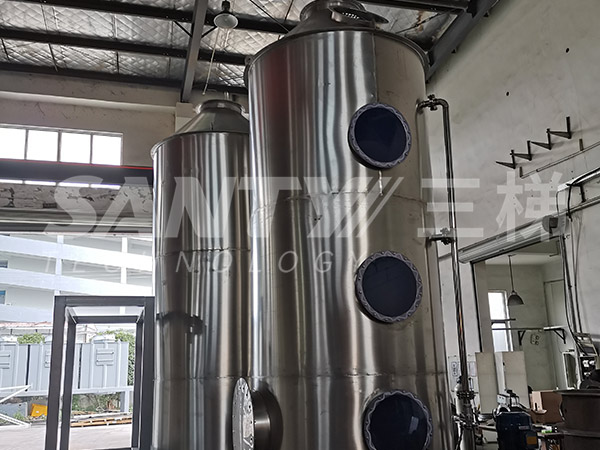

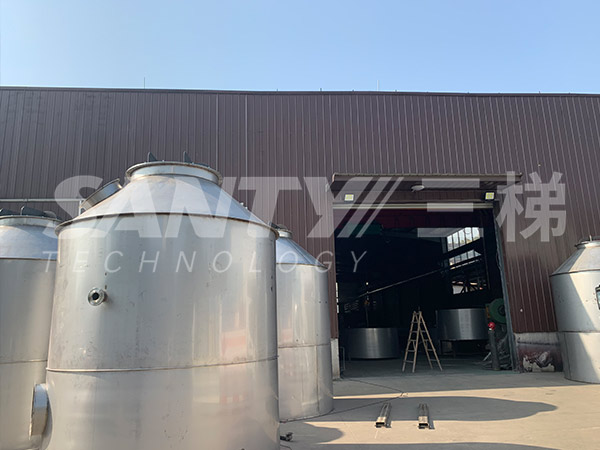

不锈钢洗涤塔

不锈钢洗涤塔分单塔体和双塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、检修孔等组成。主要用于各种有害气体如H2S SOX NOX HCI NH3 CI2等气体处理。

设备简介

不锈钢洗涤塔
    设备功能 不锈钢洗涤塔是填料塔，塔内填料作为气液接触的基本构件。需要处理的废气由塔底气体入口进入塔体，自下而上穿过填料层，最后从塔顶气体出口排出。水分别从塔顶和中部通过液体分布器，均匀地喷淋到填料层中沿着填料层表面向下流动，直至塔底再由泵输送至塔顶和中部循环使用。
    设备原理 由于上升的气流和下降的水在填料层中不断接触，所以上升气流中颗粒及溶于水的组分的浓度越来越低，塔体的最上部是除雾段，气体中所夹带的吸收液雾在这里被清除下来，经过初步处理后的气体从吸收塔上端排气管进入下一级处理设备。经过洗涤塔处理过的废气，能有效吸收气体中的颗粒。
    设备作用 不锈钢洗涤塔的主体材质为不锈钢材质（通常为SUS304），适用范围广，主要应用于高温、含酸碱性气体的处理。处理高温废气时，设备内部采用陶瓷材质的填料。在处理含酸/碱性气体时，配置pH检测仪与酸/碱滴加系统，确保排出的气体保持中性，避免对后续处理废气的设备和管线产生腐蚀。

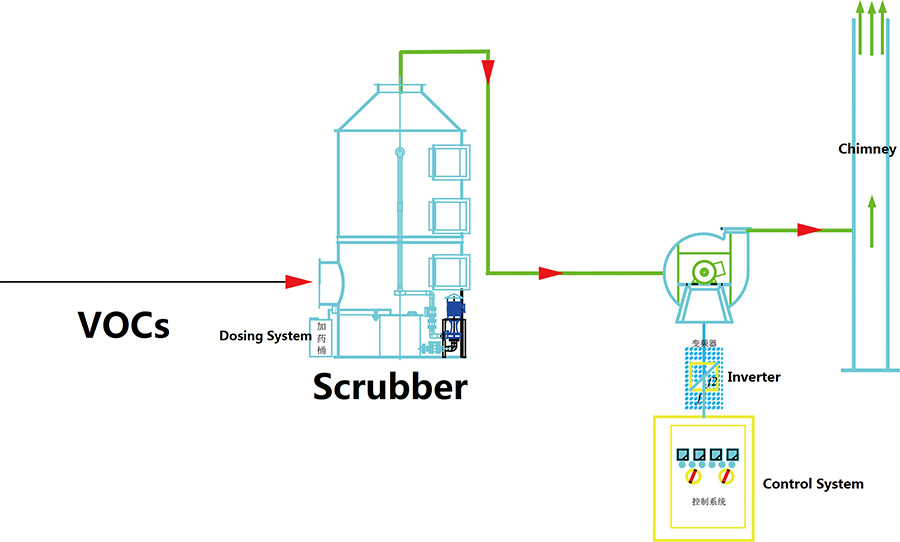

工艺流程

不锈钢洗涤塔工艺流程

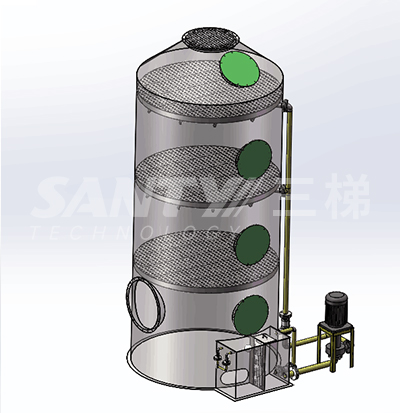

结构组成

不锈钢洗涤塔结构组成

本设备分单塔体和双塔体。设备具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、检修孔等组成。

产品特点

  • 01结构新颖：改变常规的气液
    两相错流鼓泡的接触方式；
  • 02处理风量大：比筛孔塔盘
    阀式踏盘处理量大50%；
  • 03压力降小
    比常规吸收塔小16%；
  • 04无净化效率高：常规吸收
    塔效率在70%左右
    而新型垂直筛孔塔吸收
    效率大于85%以上；
  • 05灵活性大，
    根据不同的废气源
    增加或减少喷淋塔层。

应用领域

application产品应用
  • 各种有害气体如H2S SOX NOX HCI NH3 CI2等气体处理；
  • 垃圾中转站或场、污水处理场之除臭装置；
  • 半导体光电业之制程排气处理；
  • 垃圾填埋场之渗出水贮留池废气处理。
不锈钢洗涤塔行业应用

设备选型表

型号 风量（m3/h） 直径（mm） 高(mm) 进口(mm) 厚度 水泵
3T-XDT-003 3000 750 4200 300 3mm 3HP
3T-XDT-005 5000 950 4800 400 3mm 3HP
3T-XDT-010 10000 1300 5200 550 4mm 5HP
3T-XDT-015 15000 1600 5400 600 4mm 5HP
3T-XDT-020 20000 1900 5600 5600 4mm 7.5HP
3T-XDT-025 25000 2100 5800 800 4mm 7.5HP
3T-XDT-030 30000 2300 5900 900 4mm 7.5HP
3T-XDT-035 35000 2500 6000 950 5mm 5mm
3T-XDT-040 40000 2600 6100 1000 5mm 10HP
3T-XDT-045 45000 2800 6200 1100 5mm 10HP
3T-XDT-050 50000 3000 6400 1300 5mm 15HP
3T-XDT-060 60000 3200 6500 1500 5mm 15HP
3T-XDT-070 70000 3500 6700 1800 5mm 15HP
