干式过滤箱
用于设备喷漆过程中漆雾的过滤；
车间新风进风口的过滤除尘；
转轮前端、洗涤塔后端除尘、除水雾；
石油、制药、化工等其他行业的颗粒物的过滤及拦截。

设备简介

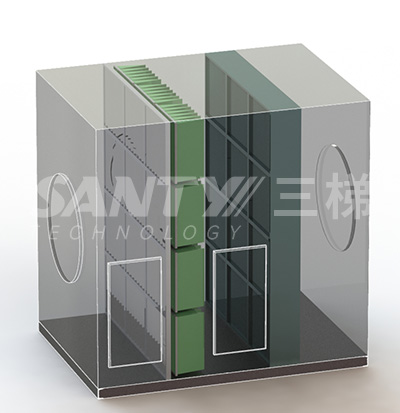

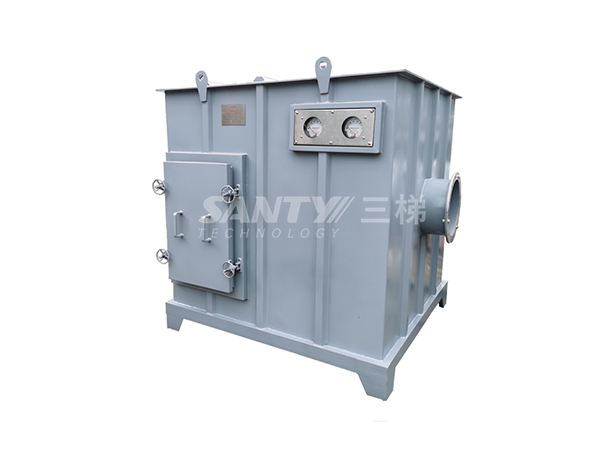

干式过滤箱
    设备介绍 采用折流式过滤板及纤维过滤棉相结合方式，是使用于干式喷房内的一种新型环保产品，采用了惯性分离技术，可吸收超范围的喷涂，强制过喷气流多次改变方向流动，使那些比空气重的颗粒便会粘附在折流板壁上，不会随气流带走。
    设备功能 部分细小颗粒经过纤维过滤棉进行二次过滤，漆雾净化效果高达98%以上，通过设置不同性能的过滤器，除去废气中的粉尘和水雾，也即通过滤料将粉尘捕集截留下来，以保证送入风量的洁净度要求。每级过滤器上装置压降测量计，以提醒操作人员更换过滤器。

产品特点

  • 01Q235和SUS304材质
    使用寿命优于镀锌板
  • 02无缝满焊工艺
    能耗较低
  • 03多级滤材选择
    阻力、阻燃性强
  • 04无循环水排放引起二次污染
  • 05保证管路风机不受颗粒物粘附
    减少设备维修量

应用领域

application产品应用
  • 用于设备喷漆过程中漆雾的过滤；
  • 车间新风进风口的过滤除尘；
  • 转轮前端、洗涤塔后端除尘、除水雾；
  • 石油、制药、化工等其他行业的颗粒物的过滤及拦截。
活性炭吸附装置产品应用

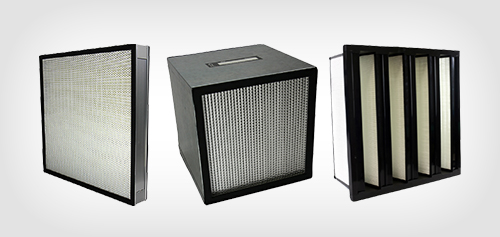

内部零配件

初效过滤器
初效过滤器

一级过滤器采用的是初效过滤器，主要用于过滤 5μm 以上尘埃粒子。初效过滤器有板式、折叠式、袋式三种样式，为纯白棉折叠式制作，对于5μm以上颗粒的去除速率可以达到95%以上。

中效过滤器
中效过滤器

袋式中效过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子。独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，这样降低了阻力并使容尘量达到最大。起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形。对≥1.0μm颗粒的过滤速率在65%。

高效过滤器
高效率过滤器

高效率过滤器采用聚丙烯滤纸为滤材，用铝板间隔，外框为铝合金型材，用环保聚氨酯密封胶密封而成。对≥0.5μm颗粒的过滤速率在99.5%。

设备选型表

型号 设计风量 设备流速 设备规格尺寸 主体材质 材质厚度 二级过滤器（初效G4板式+中效F5袋式）
尺寸 数量
GLX-05 5000 2m/s 1400*790*1450 Q235 2mm 615*615*45/575*575*381 2
GLX-10 10000 2m/s 1400*1460*1450 Q235 2mm 615*615*45/575*575*381 4
GLX-15 15000 2m/s 1500*1460*2080 Q235 2mm 615*615*45/575*575*381 6
GLX-20 20000 2m/s 1500*1460*2700 Q235 2mm 615*615*45/575*575*381 8
GLX-25 25000 2m/s 1800*2130*2080 Q235 2mm 615*615*45/575*575*381 9
GLX-30 30000 2m/s 1800*2130*2080 Q235 2mm 615*615*45/575*575*381 9
GLX-35 35000 2m/s 2000*2130*2700 Q235 2.5mm 615*615*45/575*575*381 12
GLX-40 40000 2m/s 2200*2840*2700 Q235 2.5mm 615*615*45/575*575*381 16
GLX-45 45000 2m/s 2200*2840*2700 Q235 2.5mm 615*615*45/575*575*381 16
GLX-50 50000 2m/s 3100*2200*2070 Q235 2.5mm 615*615*45/575*575*381 18
GLX-55 55000 2m/s 3100*2200*2070 Q235 2.5mm 615*615*45/575*575*381 18
GLX-60 60000 2m/s 3100*2200*2700 Q235 2.5mm 615*615*45/575*575*381 22
GLX-70 70000 2m/s 3100*2200*2700 Q235 3mm 615*615*45/575*575*381 24
GLX-80 80000 2m/s 3100*3000*2070 Q235 3mm 615*615*45/575*575*381 27
GLX-90 90000 2m/s 3100*3000*2700 Q235 3mm 615*615*45/575*575*381 33
GLX-100 100000 2m/s 3200*3000*2700 Q235 3mm 615*615*45/575*575*381 36
GLX-110 110000 2m/s 3200*3000*2700 Q235 3mm 615*615*45/575*575*381 36
GLX-120 120000 2m/s 3800*3000*2700 Q235 3mm 615*615*45/575*575*381 45
型号 设计风量 设备流速 设备规格尺寸 主体材质 材质厚度 三级过滤器（G4板45+F5袋381+F9板292）
尺寸 数量
GLX-05 5000 2m/s 2150*790*1450 Q235 2mm 615*615*45/575*575*381/615*615*292 2
GLX-10 10000 2m/s 2150*1460*1450 Q235 2mm 615*615*45/575*575*381/615*615*292 4
GLX-15 15000 2m/s 2150*1460*2080 Q235 2mm 615*615*45/575*575*381/615*615*292 6
GLX-20 20000 2m/s 2300*1460*2700 Q235 2.5mm 615*615*45/575*575*381/615*615*292 8
GLX-25 25000 2m/s 2300*2130*2080 Q235 2.5mm 615*615*45/575*575*381/615*615*292 9
GLX-30 30000 2m/s 2300*2130*2080 Q235 2.5mm 615*615*45/575*575*381/615*615*292 9
GLX-35 35000 2m/s 2500*2130*2700 Q235 2.5mm 615*615*45/575*575*381/615*615*292 12
GLX-40 40000 2m/s 2700*2800*2700 Q235 2.5mm 615*615*45/575*575*381/615*615*292 16
GLX-45 45000 2m/s 2700*2800*2700 Q235 2.5mm 615*615*45/575*575*381/615*615*292 16
GLX-50 50000 2m/s 2700*2800*2700 Q235 2.5mm 615*615*45/575*575*381/615*615*292 16
GLX-55 55000 2m/s 3000*2800*3330 Q235 3mm 615*615*45/575*575*381/615*615*292 20
GLX-60 60000 2m/s 3000*2800*3330 Q235 3mm 615*615*45/575*575*381/615*615*292 20
GLX-70 70000 2m/s 5800*2400*2700 Q235 3mm 615*615*45/575*575*381/615*615*292 24
GLX-80 80000 2m/s 5900*3000*2070 Q235 3mm 615*615*45/575*575*381/615*615*292 27
GLX-90 90000 2m/s 5900*3000*2700 Q235 3mm 615*615*45/575*575*381/615*615*292 33
GLX-100 100000 2m/s 5900*3000*2700 Q235 3mm 615*615*45/575*575*381/615*615*292 36
GLX-110 110000 2m/s 5900*3000*2700 Q235 3mm 615*615*45/575*575*381/615*615*292 36
GLX-120 120000 2m/s 7250*3000*2700 Q235 3mm 615*615*45/575*575*381/615*615*292 46
